説明： |
伝送線路ランニングヘッドボード |
使用荷重: |
最大320Kn |
関数： |
導体を張る |
導体の数量: |
2、3、4、6 |
ストリングブロックのシーブ幅: |
75～125mm |
モデル： |
SZ4A-13 SZ4B-18 SZ4B-25 SZ4B-32 |

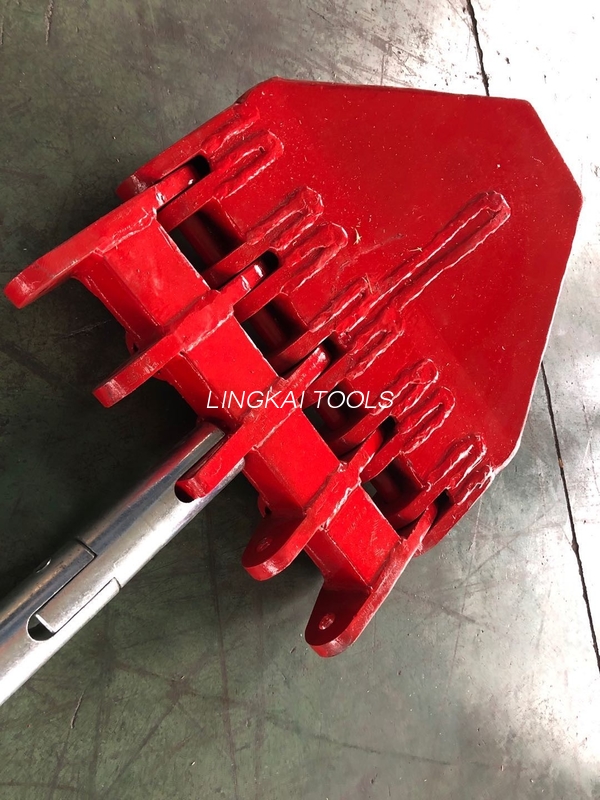

ストリングブロックで架線を引っ張る4本の束導体用のヘッドボード
ランニングヘッドボードは、束ねた導体をストリングブロックにストリングしたり引っ張ったりするために使用されます。当社は、2、3、4、6、8 導体のランニングボードを設計、製造してきました。お客様のご要望に応じて2種類のランニングボードをご用意しております。固定式とセンタープーリーと鋼線牽引ロープによるバランス式があります。
技術的パラメータ
| 品目番号 | モデル | 定格荷重(kN) | 重量(kg) | 適用シーブ幅(mm) | 特徴 |
| 17231 | SZ4A-13 | 130 | 96 | 100 | バランスプーリータイプ |
| 17232 | SZ4B-13 | 130 | 65 | 100 | 導体は互いに独立しています。 |
| 17233 | SZ4B-18 | 180 | 95 | 110 | 導体は互いに独立しています。 |
| 17234 | SZ4B-25 | 250 | 110 | 110 | 導体は互いに独立しています。 |
| 17238 | SZ4C-25 | 250 | 88 | 110 | 導体は互いに独立しています。 |
| 17239 | SZ4B-32 | 320 | 150 | 125 | 導体は互いに独立しています。 |
SZ4A-13 130KN バランシング ヘッド ボード 4 本のバンドル導体用ランニング ボード
2 つのバンドル導体ランニングボード
| 商品番号 | モデル | 説明 | 使用荷重(KN) | 重量(kg) | マーク |
| 17220 | SZ2-8 | 508X75 ストリングブロックに使用 | 80 | 17 | 指揮者はさまざまな雄牛の車輪から別々に弦を張っています |
| 17221 | SZ2-8A | 660X100 ストリングブロックに使用 | 80 | 19 | |
| 17222 | SZ2-8B | 822X110 ストリングブロックに使用 | 80 | 20 | |
| 17223 | SZ2A-8 | 660X100 ストリングブロックに使用 | 80 | 90 | バランスプーリーの構造 |
| 17224 | SZ2B-13 | 822X110 ストリングブロックに使用 | 130 | 55 | 指揮者はさまざまな雄牛の車輪から別々に弦を張っています |
| 17225 | SZ2C-13 | 916X110 ストリングブロックに使用 | 130 | 50 | |
| 17226 | SZ2B-18 | 1024X125 ストリングブロックに使用 | 180 | 65 |
用途：2本の導体を束ねて張り、パイロットワイヤロープと導体を接続するのに使用します。垂直の重いリンクがランニングボードを水平位置に保持し、ストリングブロックに正しく入ります。バランスプーリータイプは通常、テンショナーの同じブルホイールから引っ張られる2本の束線に使用されます。
