架空送電線をひもでつなぐアース線用ワイヤーグリップ

架空送電線をひもでつなぐアース線用ワイヤーグリップ

中国からのアース線ストリング架空送電線ストリングツール用の高品質ワイヤーグリップ、中国の大手ワイヤーグリップ送電線ストリングツール製品、厳格な品質管理アース線送電線ストリングツール工場を備え、高品質のワイヤーグリップ架空送電線ストリングツール製品を生産しています。

導体の直径:
最大30mm
クランプの材質:
アルミニウム合金または合金鋼
カムアロングクランプのタイプ:
自動またはボルト締め
使用負荷::
最大10トン
説明:
ワイヤーグリップ
モデル:
SKDZ-1 SKDZ-2 SKGF-3 SKGF-6

SKDZ モデル アース線グリップ (アース線用クランプが自動的に付属)

商品番号 モデル 定格荷重(KN) 破断荷重(KN) ワイヤサイズ範囲 (mm²) 最大。開口部(mm) 重量(kg)
13101 SKDZ-0.5 5 10 10-25 10 2
13102 SKDZ-1 10 20 25-50 12 2
13103 SKDZ-2 20 40 50-70 14 2.9
13104 SKDZ-3 30 60 70-120 16 3.5
13105 SKDZ-5 50 100 150-185 20 6.3

用途:アース線のたわみや支線の調整に使用します。

材質:高品質合金鋼から鍛造されており、軽量で、アース線をしっかりと保持できます。

SKDSデュアルカムタイプアース線グリップ

商品番号 モデル 定格荷重(KN) 破断荷重(KN) ワイヤサイズ範囲 (mm²) 最大。開口部(mm) 重量(kg)
13141 SKDS-1 10 20 25-50 11 2.6
13142 SKDS-2 20 40 70-120 13 3.1
13143 SKDS-3 30 60 95-150 15 4.1



用途:アース線の張りや支線の調整に使用します。 2 つのローレットカムのグリップ圧力が鋼線の撚り線に加わります。

ねじれ防止スチールワイヤーロープ用ボルトタイプワイヤーグリップ

商品番号 モデル 定格荷重(KN) 対応スチールロープサイズ範囲(mm) 重量(kg)
13161 SKG-4 40 F13-15 6
13162 SKG-7 70 F16-18 10
13163 SKG-10 100 F19-20 15
13171 SKF-2 20 ねじれ防止ワイヤーロープ、7-9 mm 3
13172 SKF-3 30 ねじれ防止ワイヤーロープ、11-13 mm 4.5
13173 SKF-5 50 ねじれ防止ワイヤーロープ、13-15 mm 7.5
13174 SKF-6 60 ねじれ防止ワイヤーロープ、16-18 mm 9
13175 SKF-8 80 ねじれ防止ワイヤーロープ、19-21 mm 12
13176 SKF-10 100 ねじれ防止ワイヤーロープ、22-24 mm 15

注:通常のワイヤロープまたはねじれ防止編組スチールワイヤロープの保持に使用されます。高強度合金鋼から鍛造されています。ワイヤーグリップには専用レンチが付属します。



絶縁導体用ワイヤーグリップ(付属クランプ)

商品番号 モデル 定格荷重(KN) ワイヤサイズ範囲 (mm²) 最大。開口部(mm) 重量(kg) 材料
13181 SKJ-0.5 5 F6-10 12 1.35 鋼鉄
13182 SKJL-0.5 0.8 ミョウバン。合金
13191 SKJ-1 10 Φ10~14 15 2.9 鋼鉄
13192 SKJL-1 1.5 ミョウバン。合金
13201 SKJ-1.5 15 Φ14~20 22 3.9 鋼鉄
13202 SKJL-1.5 2 ミョウバン。合金
13211 SKJ-2 20 F20-25 27 6.5 鋼鉄
13212 SKJL-2 3.1 ミョウバン。合金
13213 文書-2 20 Φ25~29 31 3.5 ミョウバン。合金

特長: グリップの蛇行ジョーは、ジョーを通して絶縁導体を挿入できるようにするために使用されます。特別なジョーの設計により、確実なグリップと優れた絶縁保護が実現します。

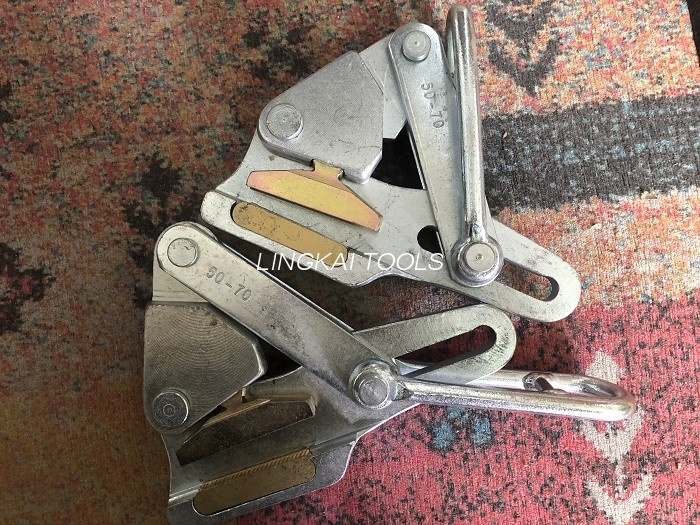

Wire Grips For Earth Wire Stringing Overhead Transmission Line Stringing Tools 1

Wire Grips For Earth Wire Stringing Overhead Transmission Line Stringing Tools 2
