導体のストリングブロックは、電力線の設置効率をどのように改善しますか？

今日の急速に成長している送電業界では、オーバーヘッド電力線を設置する際に効率と安全性が重要です。建設プロセス中に使用される多くのツールの中で、導体の弦ブロック極めて重要な役割を果たします。これらの精密に設計されたデバイスは、ストリング中に導体をスムーズに導き、摩擦を減らし、ワイヤーの損傷を防ぎ、プロジェクトが安全かつ効率的に完了するように設計されています。

導体のストリングブロックとは何ですか？なぜそれらが不可欠なのですか？

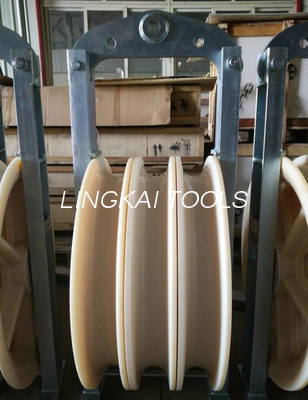

導体の弦ブロックは、ストリングプロセス中に電気導体を導くために、オーバーヘッド電力線構造で使用される特殊なプーリーシステムです。高電圧伝送ラインを設置するとき、導体は長距離にわたって、しばしば谷、川、山などの挑戦的な地形を越えて引っ張る必要があります。適切なガイド装置がなければ、導体は傷、擦り傷、またはねじれに苦しむ可能性があり、それがパフォーマンスと寿命を損なうでしょう。

導体ストリングブロックの重要な関数

滑らかな指揮者のガイダンス - ダメージなしでワイヤーがプーリーの上を滑るようにします。
摩擦の減少 - 高品質のベアリングと溝のあるシーブは、引っ張ったときの摩擦を最小限に抑えます。
安全性の向上 - 導体のスナップや絡み合いを防ぎ、労働者のリスクを軽減します。
高負荷容量 - 極度の緊張の下で重い導体を処理するように設計されています。
汎用性 - プロジェクトの要件に応じて、シングル、ダブル、トリプル、またはクアッドバンドルコンダクターに適しています。

最新の電力線の構造では、高度な糸状ブロックを使用すると、設置時間の速度が高まり、メンテナンスコストが削減され、運用上の安全性が向上します。

導体ストリングブロックが電力線の設置を改善する方法

摩擦とワイヤーの損傷を最小限に抑えます

摩擦は、導体の弦の際の最大の課題の1つです。従来のプーリーシステムは、表面の傷や断熱性の損傷を引き起こし、早期障害を引き起こす可能性があります。導体のひもブロックは、誘導体の表面を保護するためにネオプレンまたはゴムの挿入物で裏打ちされた、深い溝のアルミニウムまたはナイロンシーブで設計されています。

利点：

導体が損傷したため、費用のかかる交換を防ぎます。
導体サービスの寿命を延ばします。
インストール中のダウンタイムが短縮されます。

大型送信プロジェクトのサポート

最新の電源グリッドには、ますます大容量の導体が必要であり、多くの場合、より厚く、重く、バンドルされた構成で使用されます。高度な弦ブロックは、これらの荷物に対応するために、高張力強度合金と強化されたサイドプレートで構築されています。

アプリケーションは次のとおりです。

500kVおよび750kV超高電圧ライン
二重回路送信タワー
長い川の交差点

設置速度と安全性の向上

電力線の建設は、安全性と効率が重要な挑戦的な環境でしばしば行われます。特に自己潤滑ベアリングとアンチフォールロックメカニズムを備えた導体のストリングブロックは、導体をスムーズかつ安全に通過させることができます。

利点：

展開の速度 - 抵抗の減少により、弦が速くなります。
労働力の低いリスク - 組み込みの安全ロックは、導体の除去を防ぎます。
機器の故障が少ない - 高品質の材料は、極端な温度やストレスに耐えます。

複雑なプロジェクトに適応可能な設計

2つの伝送プロジェクトは同じではありません。導体、地形、電圧レベルの数に応じて、さまざまな種類のストリングブロックが必要です。低電圧の田舎線のシングルシーブブロックから、高電圧クロスカントリーインスタレーションのクワッドバンドルブロックまで、現代の製品は多様なニーズに応えます。

導体ストリングブロックの技術仕様

以下は、高性能導体ストリングブロックの一般的な仕様の詳細な概要です。

モデル	シーブ径	定格負荷（kn）	導体サイズの範囲	シーブ素材	ベアリングタイプ	体重（kg）
PK-SB250	250 mm	20 kN	最大300mm²	アルミニウム合金	ボールベアリング	5.8
LK-SB400	400 mm	40 kN	最大500mm²	ナイロン +ネオプレン	自己潤滑ベアリング	9.2
LK-SB508	508 mm	50 kN	最大720mm²	高強度アルミニウム	密閉されたローラーベアリング	12.6
PK-SB660	660 mm	80 kN	最大1000mm²	強化アルミニウム	頑丈なローラーベアリング	18.4
LK-SB916	916 mm	120 kN	最大1500mm²	複合ナイロン	ダブルシールベアリング	28.7

ハイライト：

シーブ直径オプション - さまざまな導体サイズに合わせて、250 mmから916 mmまで。
高負荷定格 - 超高電圧プロジェクトでは最大120 kN。
プレミアム材料 - 軽量でありながら耐久性のある合金は、摩耗と裂け目を減らします。
メンテナンスの低い設計 - 密閉されたベアリングは、過酷な環境でのサービスの寿命を延ばします。

導体ストリングブロックに関するFAQ

Q1：プロジェクトに適したコンダクターストリングブロックを選択するにはどうすればよいですか？

A：選択は、導体の直径、線の電圧、引っ張り張力、地形のいくつかの要因に依存します。分配ラインが小さい場合は、単一シーブブロックで十分である場合がありますが、高電圧伝送ラインではクワッドまたはバンドルシーブブロックが必要になることがよくあります。定格荷重が、設置中に予想される最大引っ張り力を超えることを常に確認してください。
