地中ケーブル敷設ツールとは何ですか?また、それを使用するとプロジェクトの効率がどのように向上しますか?

抽象的な

都市がより安全で信頼性が高く、見た目にクリーンなインフラストラクチャを追求するにつれて、地下電力と通信ネットワークが急速に拡大しています。この変革の中心にいるのは、地中ケーブル設置ツール、建設速度だけでなく、安全性、ケーブル寿命、および長期的なシステムパフォーマンスも決定します。この記事では、地中ケーブル牽引ツール、ケーブル敷設装置、ダクトロッダー システム、ウインチ、ローラー、張力監視装置などのキーワード拡張バリエーションを含む、地中ケーブル敷設ツールの完全なエコシステムについて説明します。業界の慣例とエンジニアリング ロジックに基づいて、これらのツールがどのように機能するか、どこに適用されるか、最新の EEAT 標準に沿って責任を持ってツールを選択する方法について説明します。この議論は、製造に関する専門知識に基づいて行われます。寧波玲開電力設備有限公司宣伝文句よりも実用的な価値に重点を置いています。

目次

• 地中ケーブル設置ツールについて
• 地下設置に特殊な設備が必要な理由
• 拡張キーワードとツール カテゴリの説明
• 地中ケーブル敷設工具のコアの種類
• これらのツールが安全性とケーブルの完全性をどのように向上させるか
• さまざまなプロジェクト シナリオの選択基準
• 一般的なインストールツールの比較表
• 業界のアプリケーションとユースケース
• 工具の製造および使用における EEAT の考慮事項
• よくある質問
• 結論と次のステップ

地中ケーブル設置ツールについて

地中ケーブル設置ツールとは、地表の下に設置された電気ケーブルまたは通信ケーブルを案内、引っ張り、保護し、張力を加えるために設計された機械および油圧装置の特殊なグループを指します。頭上のストリングツールとは異なり、地下システムはダクト、導管、溝、トンネルなどの限られた環境で動作します。

これらのツールは、摩擦、曲げ半径、引張応力、位置合わせの精度を管理するように設計されています。不適切な工具を使用すると、ケーブルの被覆の損傷、絶縁不良、または早期劣化が発生する可能性があるため、工具の選択はロジスティック上の後付けではなく、エンジニアリング上の重要な決定となります。

地下設置に特殊な設備が必要な理由

ケーブルを地下に敷設すると、架空システムには存在しない課題が生じます。これらには、目に見えない配線パス、より高い摩擦係数、制限されたアクセス ポイント、より厳格な安全要件が含まれます。地下ケーブル設置ツールは、これらの問題に対処するために特別に設計されています。

• インストール開始後の視認性の低下と修正オプションの制限
• ダクトの摩擦や曲げによる機械的ストレスの増加
• 熱や湿気に関連したケーブル損傷のリスクが高まる
• 都市の安全と環境に関する規制の強化

拡張キーワードとツール カテゴリの説明

地中ケーブル設置ツールの範囲を完全に理解するには、業界で一般的に使用される用語を拡張することが役立ちます。これらのバリエーションは、完全に別個の製品ではなく、機能を説明することがよくあります。

• 地中ケーブル引込み工具
• 地中システム用ケーブル敷設設備
• ケーブルウインチと牽引機
• ダクトロッダーおよび導管ロッディングシステム
• トレンチおよびダクト入口用のケーブル ローラー
• 張力制御および監視装置

地中ケーブル敷設工具のコアの種類

• ケーブルウインチ– 長距離の設置でも制御された引張力を提供します
• ダクトロッダー– ケーブルを引っ張る前にパイロットラインを導管に通すために使用されます

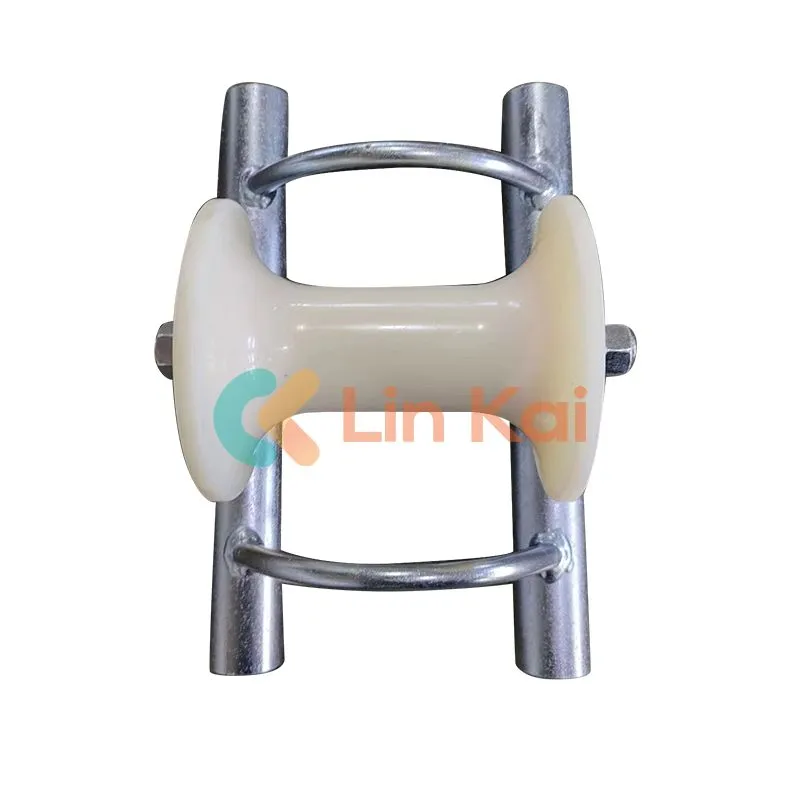

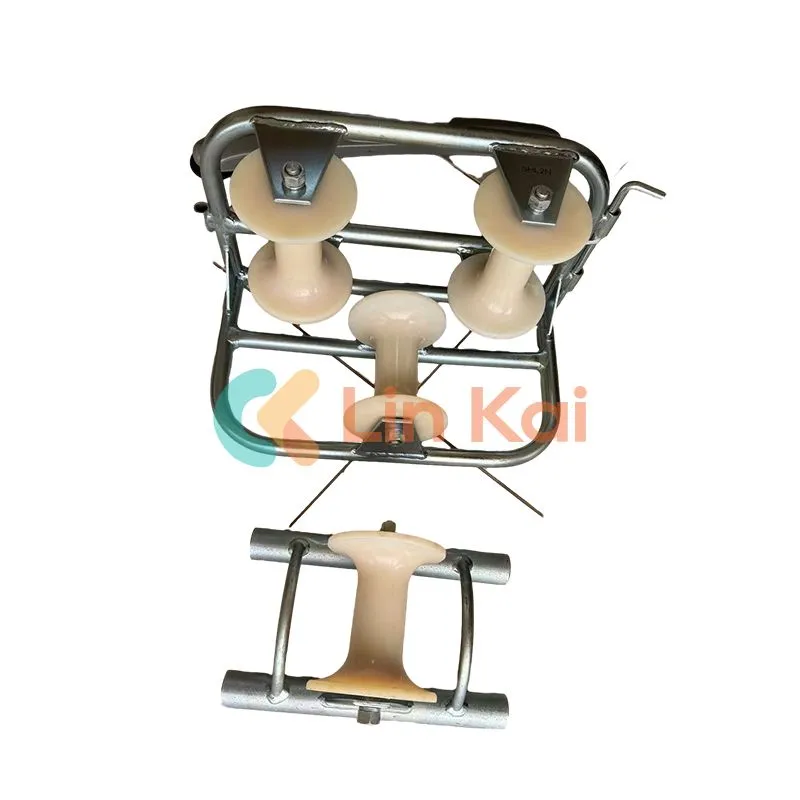

• ケーブルローラー– 摩擦を軽減し、入口点と出口点でケーブルの被覆を保護します。
• 引っ張りグリップ– 引っ張る際にケーブルを均等に固定します
• 張力計– 引っ張り力を監視して、ケーブルの制限を超えないようにする

これらのツールが安全性とケーブルの完全性をどのように向上させるか

• 手作業での取り扱いが少なくなり、怪我のリスクが軽減されます
• 張力を制御することで導体の伸びを防止
• 最適化された曲げ半径により絶縁層を保護
• 摩擦の低減により、引っ張り中の熱の蓄積を最小限に抑えます。

さまざまなプロジェクト シナリオの選択基準

• ケーブル径と重量
• ルートの長さと曲がりの数
• ダクト材質と内面状態
• 都市部と地方部の設置に関する制約

一般的なインストールツールの比較表

業界のアプリケーションとユースケース

• 都市配電ネットワーク
• 再生可能エネルギーの送電網接続
• 産業プラントのインフラ
• 通信および光ファイバーシステム

工具の製造および使用における EEAT の考慮事項

EEAT の観点から見ると、地中ケーブル敷設ツールは検証可能な専門知識、透明性のある製造プロセス、実証済みの現場パフォーマンスによってサポートされている必要があります。などのメーカー寧波玲開電力設備有限公司製品設計を国際設置基準および現実世界のエンジニアリング要件に合わせます。

よくある質問

地中ケーブルの適切な引張力は何によって決まりますか?

引っ張る力は、ケーブルの重量、ダクトの長さ、摩擦係数、曲げの数と半径によって決まります。実際には、インストーラーは次を使用します。 張力の監視とルート計算により、引っ張り荷重をケーブルメーカーの許容限度内に維持します。

キャプスタン ウインチとドラム ウインチのどちらを選択すればよいですか?

キャプスタン ウインチは、ロープ ループを使用して良好な制御と長時間の牽引を管理する能力を備えた連続牽引が必要な場合に好まれることがよくあります。 システム。ドラムウインチは、牽引ラインをドラム自体に保管したい場合に一般的です。決定には、サイトのレイアウト、プルの長さ、 ライン管理のニーズと、張力を制御する方法を計画します。

本当にダクトロッダーが必要ですか、それとも導管に糸を通すだけでいいですか?

短くてきれいな真っ直ぐな導管の場合は、手動の釣り糸が機能する可能性があります。しかし、ダクトロッダー (導管ロッディングシステム) は、長期間にわたってはるかに信頼性が高くなります。 配管、古いダクト、または複数の曲がりがあるルート。これにより、試行錯誤が減り、労働時間が短縮され、即席の引っ張りによる損傷を避けることができます。

ケーブル牽引グリップ、メッシュソックス、スイベルコネクタの違いは何ですか?

グリップ (メッシュ ソックス) を引っ張ると、ケーブル ジャケットの長い部分に荷重が分散され、局所的な応力が軽減されます。スイベルコネクタは、 ロープとグリップを引っ張ってねじれを軽減します。これは、曲がりを通過するときやロープが回転する可能性があるときに重要です。一緒に使用すると、保護できます ケーブルの完全性と設置品質の両方を実現します。

ケーブル ローラーはダクト入口点でのケーブルの損傷をどのように防ぐことができますか?

ケーブルが自由空間から密閉されたダクトに移行するため、進入ポイントは高リスクのエリアとなります。ローラーがケーブルをスムーズにガイドし、ジャケットを軽減します 摩耗を防ぎ、より安全な曲げ半径を維持します。これは、重い MV/HV ケーブルの場合、またはルートが進入直後に曲がる場合に特に重要です。

潤滑剤はいつ使用する必要がありますか?また、どの種類が適切ですか?

潤滑剤は、長いダクト、複数の曲がり、粗い導管内部、またはより大きなケーブル直径など、摩擦が大きいと予想される場合に一般的に使用されます。 ケーブルのジャケットの材質と地域の環境要件に適合する、ケーブル認定の引っ張り潤滑剤を使用してください。次のような「汎用」潤滑剤は避けてください。 ジャケットが劣化したり、残留物が残ったりする可能性があります。

引っ張りを開始する前に摩擦と張力を推定するにはどうすればよいですか?

通常、プル前評価には、ルート マッピング、曲げカウント、導管検査、および張力推定方法 (多くの場合、ケーブルの重量に基づく) が含まれます。 摩擦の仮定、および曲げの乗数)。よりリスクの高いプルの場合、チームはこれらの推定値と設置中のリアルタイムの張力測定を組み合わせることができます。 仮定を検証し、過負荷を防止します。

設置中に最小曲げ半径を維持するのに役立つツールは何ですか?

曲げ半径は、適切なローラーの選択、方向変更が発生するコーナーローラー、および突然を避ける制御された引っ張り方法によって保護されます。 ぎくしゃくする。傷つきやすいケーブルの場合、設置者は半径ガイドを追加したり、より大きな半径を維持するように設計されたシーブを使用したりして、内部導体やケーブルの損傷のリスクを軽減することができます。 絶縁損傷。

ケーブルを引っ張る前にダクトに汚れがないかどうかを確認するにはどうすればよいですか?

一般的な手順には、ダクトにロッドを取り付けること、マンドレルを引っ張る (内部クリアランスを確認するため)、およびテスト プル ラインを使用することが含まれます。困難な環境では、チームは 導管カメラなどのダクト検査ツールを使用します。ダクトの状態を早期に確認することは、プル途中での停止やケーブルの損傷を防ぐ最も簡単な方法の 1 つです。

「パイロットライン」とは何ですか?なぜ重要なのでしょうか?

パイロット ラインは、より強力な牽引ロープ、そして最終的にはケーブル自体のための経路を確立するためにダクト内に配置される最初の軽量ラインです。きちんと設定された パイロット ラインは、設置の不確実性を軽減し、段階的な強度の引き上げを可能にし、最終的なケーブルの引っ張りを制御および予測可能に保つのに役立ちます。

ケーブルを引っ張る際にケーブルがねじれたり、「コルク抜き」が発生したりするリスクを軽減するにはどうすればよいですか?

スイベルコネクタを使用し、牽引ロープの位置を一定に保ち、繰り出しを正しく管理し、ロープの回転を防ぐことで、ねじれのリスクが軽減されます。制御された引っ張り スピードも重要です。ねじれを無視すると、内部応力が発生し、長期的なパフォーマンスの問題が発生する可能性があります。

長距離の引き込みに最も重要な地中ケーブル設置ツールはどれですか?

長距離作業の場合、コア システムには通常、適切なサイズのウインチ、校正された張力モニタリング、高品質の牽引ロープ、適切なグリップとスイベル、 ローラーや潤滑剤などの摩擦管理ツール。多くのプロジェクトでは、ルート計画の実践と、負荷を安全な制限内に保つための段階的なプルからも恩恵を受けています。

信頼できるツールのサプライヤーはどのような文書を提供する必要がありますか?

明確な仕様 (定格荷重、材質、寸法)、操作説明書、メンテナンス ガイド、および品質保証情報を探してください。などのメーカー寧波玲開電力設備有限公司通常、請負業者が責任を持って機器を選択して使用するのに役立つ技術文書を備えたサポートツール、 これは透明性と専門知識に対する EEAT の期待とよく一致しています。

耐用年数を延ばすために、地下ケーブル設置ツールをメンテナンスするにはどうすればよいですか?

基本的なメンテナンスには、使用後の洗浄 (特に潤滑剤の残留物)、ローラーのスムーズな回転のチェック、グリップの切れたストランドの検査、ウインチの検証が含まれます。 コンポーネントとブレーキシステム、および工具は腐食を防ぐために乾燥した状態で保管してください。定期点検により、高負荷運転時の故障リスクも軽減されます。

牽引ロープやグリップは安全に再利用できますか?

多くの場合、そうですが、それは検査後にのみです。ロープの摩耗、平らな部分、汚染、または繊維の破損がないかどうかを確認する必要があります。グリップに損傷がないか検査する必要があります。 取り付け精度。再利用ポリシーは、特に重いケーブルや高電圧のケーブルを引っ張る場合には、メーカーのガイダンスと現場の安全プロトコルに従う必要があります。

結論と次のステップ

地中ケーブル敷設ツールは現代のインフラストラクチャ プロジェクトに不可欠であり、効率、安全性、長期的な信頼性に影響を与えます。適切なツールとパートナーを選択すると、運用リスクが大幅に軽減されます。

地中ケーブルプロジェクトの機器を評価している場合、または個別の技術指導が必要な場合は、お問い合わせ実際の設置条件に合わせて設計されたソリューションについて説明します。
