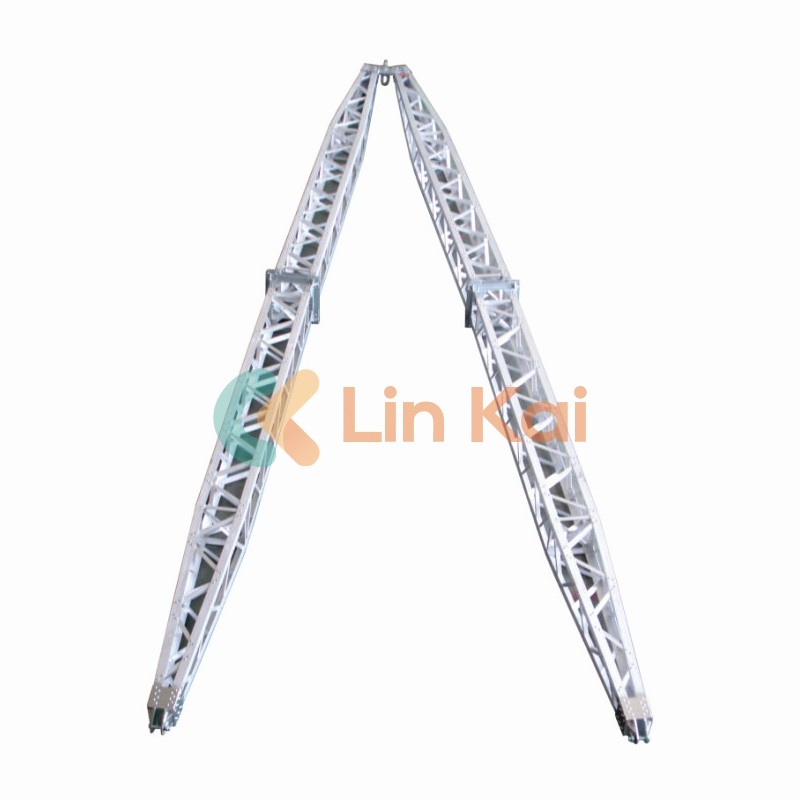

anA字型の格子ジンポール伝送ライン、通信、ユーティリティ構造の勃起中に、ポール、タワー、および関連する機器を上げ、配置し、設置するために使用される一時的なエンジニアリングリフティングフレームです。シングルチューブや管状のジンポールとは異なり、A字型の格子設計は、高強度、低重量、ねじれの剛性を組み合わせた開いた三角測量フレームを使用します。この構成により、制御されたガイド付きリフティングとコンパクトなオンサイトのフットプリントが必要な、リフティングおよびアップエンドのタワーセクション、アンテナアセンブリ、クロスアーム、および同様のコンポーネントに特に適しています。メーカーは一般に、アルミニウム合金と高張力鋼のバリアントでA字型の格子ジンポールを提供して、携帯性、強度、耐食性のバランスをとっています。

実際には、A字型の格子ジンポールが構造ベースまたはその近くに固定されており、建設する必要があるセクションに接続されています。次に、ウィンチ、スナッチブロック、制御リギングを使用して、セクションを持ち上げて所定の位置に回転させます。ジンポールは制御されたレバーアームとジャックポイントとして機能するため、リモートまたは制約されたサイトでの大規模なモバイルクレーンの必要性を減らし、したがって、伝送、配布、およびリモートテレコムタワーの建設のための一般的なソリューションです。この手法は、ライン構築とタワーワークのためのフィールド手順とSOPSで広く文書化されています。

それがどのように機能するか（デザイン、重要なパラメーター、および購入時に何を指定するか）

A字型の格子ジンポールは、小さなウィンチプルを安全で予測可能なリフトにどのように変換しますか？その中心で、ジンポールは引張ウインチの力をベース接続のピボットポイントについての瞬間に変換します。 A字型の格子形状は、三角測量のメンバーを使用して曲げやねじれに抵抗し、単一のチューブではなく複数の脚を介して荷重を分配し、ノードをブレースするノードを分散させながら、材料を薄く薄く保ちます。トップ/ヘッドアセンブリは、さまざまなアタッチメント（固定ヘッド、覆い張りヘッド、デュアル使用ヘッド）、リギングブロックを受け入れるように設計されており、ジンポールをタワーセクションのリフトプロファイルに合わせることができます。

以下は、調達チームとサイトエンジニアが一般的にA字型の格子ジンポールモデルを比較するために使用する簡潔な技術的パラメーターテーブルです。これらは代表的なフィールドと典型的な範囲です。正確な値はメーカーとモデルによって異なるため、常にモデル固有の証明書、テストレポート、ロードチャートを要求します。

工場のデータと配信文書で何を主張すべきですか？常にリクエスト：認定された材料テストレポート（引張、収量）、寸法図、メーカーの負荷チャート（さまざまな角度でのリフティング容量を含む）、該当する場合は溶接/リベット記録、供給されるウィンチ/スナッチブロックのテスト証明書、および書面による検査およびメンテナンスマニュアル。これらの文書は、一般的な仕様とサイト上のジンポールの実際の安全な作業能力との間のギャップを埋めます。

ジンポールをサイトの要件に一致させる方法 - 技術ワークフローに埋め込まれた短いチェックリスト：建設されたセクションの重みと重力の中心を決定し、利用可能なアンカーポイントとベースジオメトリを定義し、必要なモーメント（ウィンチプル×レバーアーム）を計算し、作業角度で公開された容量を備えたジンポールを選択します。タワーハイツまたは風/氷の荷重が封筒を押したり、高容量モデルにアップグレードするか、ヘビーデューティ向けに設計された鋼鉄強化シリーズを選択します。メーカーの負荷チャートと関連するジンポール標準を使用して、選択を検証する必要があります。

A字型の格子ジンポールを選択する理由

なぜ経験豊富な請負業者が代替案よりもA字型の格子ジンポールを選ぶのですか？その理由は、運用、物流、安全性のカテゴリに分類されます。

まず、運用効率：格子A字型は優れた強度と重量の比率をもたらします。同等のリフティングトルクの単一の管状ジンポールと比較して、格子セクションは輸送が軽くなり、組み立てが簡単で、動員中の人時間を減らします。三角測量されたメンバーは、柱が覆われたシーケンス中に垂直外角で動作する場合、ねじれの座屈に抵抗します。これは、より安定した、より制御可能なリフトを意味します。

第二に、サイトの適応性：A字型の格子ジンポールは、多くの場合、ピン留めまたはボルトで固定されたモジュラーセクションにあります。このモジュール性により、乗組員は組み立てられた高さをサイトの制約に合わせて調整し、特大のクレーンまたは2番目のクレーンの必要性を低下させることができます。多くの農村部や山岳伝達プロジェクトでは、その物流の単純化は、大きなコストとスケジュールの節約につながります。

第三に、安全性と規制の整合性：ジンポールの設計と使用は、業界標準と受け入れられた手順（たとえば、TIA/ANSIジンポールガイダンスと、通信および伝送作業で使用されるジンポールの制限とテストプロトコルを説明するIEEE文書など）で対処されます。フィールドクルーは、リギング構成、アンカーデザイン、タグライン、除外ゾーン、リフト前検査、緊急削減手順をカバーする書面によるSOPに従う必要があります。いくつかの管轄区域は、これらの基準を、タワーワークのための現地規制または雇用主の規則に埋め込みました。認識された基準に構築され、文書化されたSOPSに運用されている機器を使用すると、リスクが低下し、事件が発生した場合に法的および保険の明確さが提供されます。

安全性の高い考慮事項（すべてのリフトで制御するもの）：特定の作業角度で定格容量を超えないでください。ピンとファスナーが定格と保護されていることを確認してください。ウインチブレーキとスナッチブロックが認定された状態であることを確認します。突風が安定性を脅かすと、風速と吊り上げが監視されます。プライマリウインチが失敗した場合に備えて、制御された低下パスを計画します。多くのサプライヤーマニュアルやサイトSOPは、サイトで最初に使用する前に、ロードテストと目視検査の記録も必要です。これらの実用的なコントロールは、ジンポール操作の公開されたSOPSに見られるのと同じ原則に従います。

人間と機器のリスクを減らす方法：リフトに対する権限を持つ有能なリフトスーパーバイザーを1人に割り当て、リフト計画と信号をすべての人員に伝え、除外ゾーンを配置し、非必須労働者を明確に保ちます。リフト前のチェックリストには、メーカーのアセンブリトルク/ピントルク、リギング角度、シャックル評価、およびアンカー安定性の検証を含める必要があります。利用可能な場合は、トルク監視されたウインチまたはロードセルを使用して、リフト力を積極的に記録し、不注意な過負荷を避けます。これらのコントロールは簡単ですが、ダウンタイムとコストオーバーランを引き起こす日常的なリフトとインシデントとの違いを生み出します。

ノード4 - 2つの一般的な質問（Q＆A）とブランドと連絡先で閉じます

Q：ジンポールの注文に必要なヘッドタイプ（整理対固定）をどのように知ることができますか？
A：操作が水平から垂直に完全なタワーセクションを回転させる必要がある場合は、維持ヘッドを選択します（整理ヘッドは制御されたピボットを許可し、通常はスイベルまたはドロップピンシステムを統合します）。サイトワークが両方のタスクを組み合わせた場合、同じジンポールがフィールドレトロフィットなしで垂直リフトと整理操作の両方をサポートするように、デュアル使用ヘッドを指定します。選択したヘッド構成のメーカーの負荷チャートを常に確認してください。

Q：何年も格子ジンポールを安全に保つ日常的な検査とメンテナンスは何ですか？
A：使用する前に検査します（リベット/ボルトをチェックし、メンバーのヘアラインの亀裂や腐食を探し、ピンエンゲージメントと安全クリップを確認し、ウィンチブレーキとロープの状態をテストします）、文書化された年間構造検査を実行します（QAプログラムが必要とする場合は、高ストレス溶接またはピンホールの非破壊検査またはピンホールを含む）。すべての配信ユニットが認定されたリフティング機能を保持するようにスケジュールします。検査記録を保持して、クライアントと安全当局にデューデリジェンスを実証します。

結論として、A字型の格子ジンポールは、移動性、制御、および好ましい強度と重みの比率が優先順位である、透過ポール、通信塔、および同様の構造を建設するための実績のある効率的なツールです。そのモジュール性、ヘッドタイプのオプション、および文書化されたロードチャートは、モデルをサイトのニーズに合わせるのを簡単にします。その設計と運用の実践は、業界全体で使用されている確立された基準とSOPと一致しています。オプションを評価するチームの場合、購入価格だけでなく、合計ライフサイクルコスト（調達、輸送、組み立ての時間、およびメンテナンスの時間）の重量があります。これは、A字型の格子システムが一般的に利点を示しています。 A字型の格子ジンポールでの専門的な調達と技術サポートについては、Lingkaiのエンジニアリング製品ラインを検討してください。彼らのモデルは、完全な技術文書、ロードチャート、アフターセールスサポートで利用できます。お問い合わせモデルシート、工場証明書、およびサイト固有の選択相談の場合 - 当社のチームは、詳細な提案と配信オプションに対応します。
