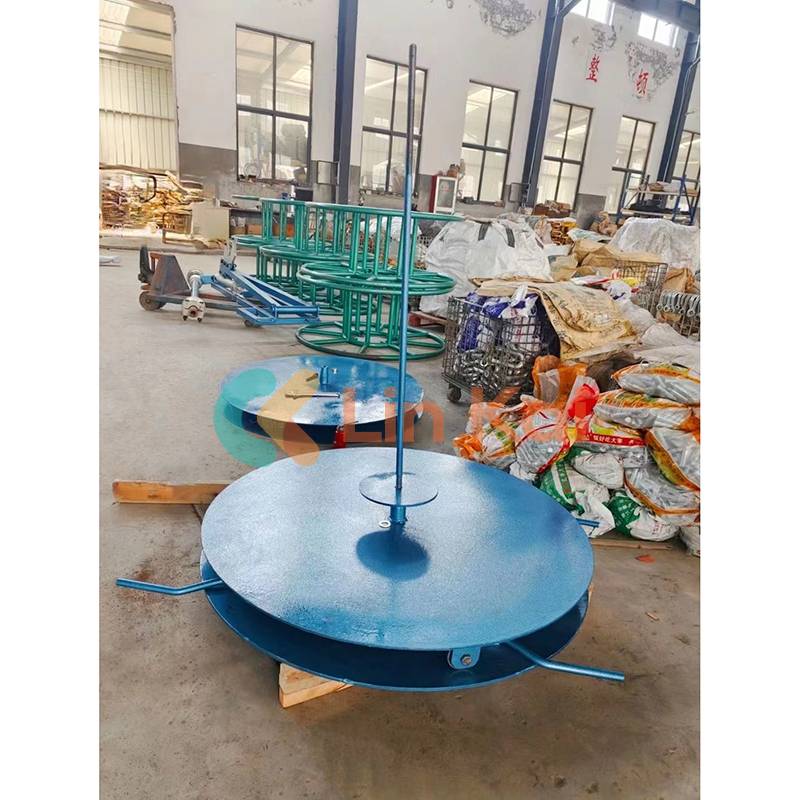

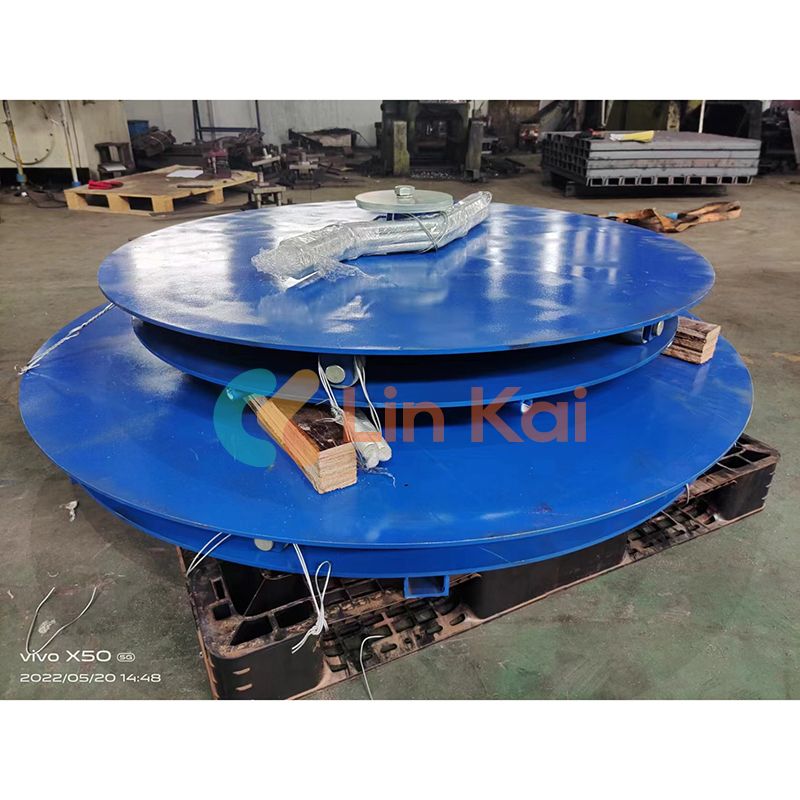

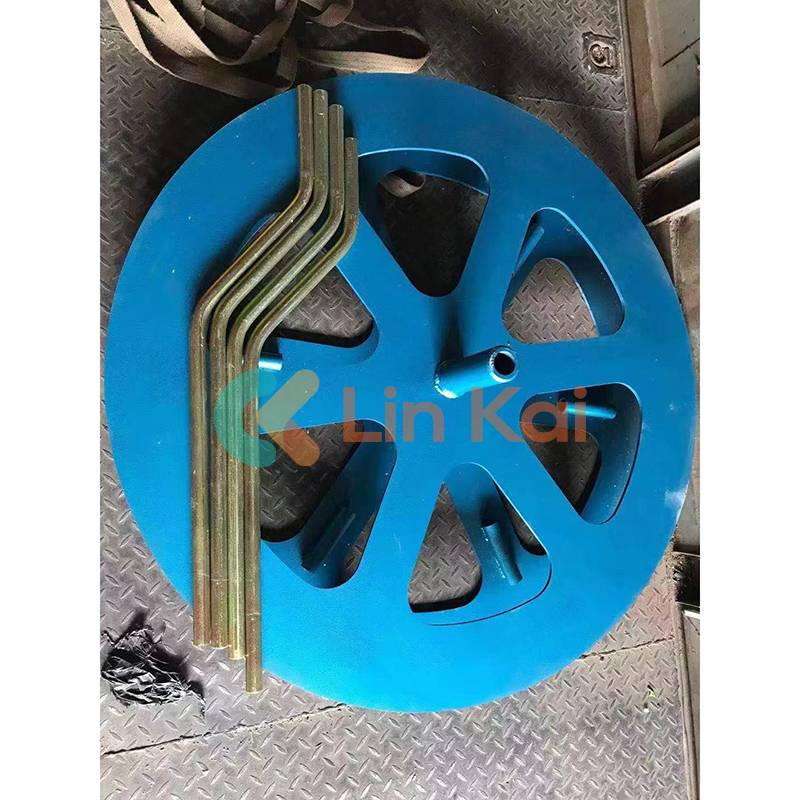

寧波玲開製造の中国製正立ペイアウトターンテーブル カバースラブは当社が切断した大型の完全な鋼材で構成されているため、データに基づいて適切な力と耐荷重を備えています。これは、スラブ間に 8 対と 16 対のベアリングを備えた 2 枚のスラブ シートを備えています。スムーズな回転運動を実現しています。

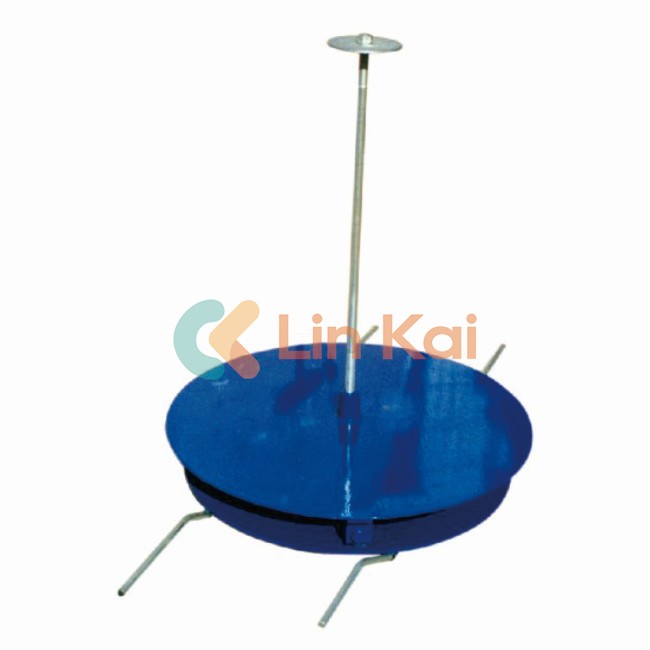

直立ペイアウトターンテーブルは、ライン構築中のワイヤリールの支持に適した垂直ペイオフフレームです。ワイヤーやアース線を引っ張る際、ワイヤーリールが自動的に回転して展開します。
品目番号
モデル
リール径(mm)
軸受荷重(kg)
重量(kg)
特徴
15131
SIW-1
Φ500
1000
36
小さなカバースラブ
15132
SIW-3A
Φ800
3000
70
15133
SIW-3B
Φ1000
102
15134
SIW-3
92
大きなカバースラブ
15135
SIW-5
Φ1500
5000
129
在庫のアップライトペイアウトターンテーブルのほかに、1〜5トンのコラムフレームタイプのメカニカルケーブル簡易リールスタンドも製造しています。台形構造を採用しており、様々な種類のリール仕様に適用できます。油圧昇降ジャッキを備えた機器であると、工具を簡単に持ち上げることができます。底部に取り付けられたトランドルにより、移動も簡単です。セット購入となりますが、追加アクスル(Φ60×2200mm継目無鋼管)が必要な場合はお気軽にお申し付けください。スクリューマンドレルによるリールの調整や手動でのワイヤーリリースに適用します。
定格荷重(kN)
高さ調整範囲(mm)
15191
SIL-1
10
450-650
22
ピラースタイル
15192
SIL-3
30
600-900
24
15193
SIL-5
50
900-1300
27
15201
SIK-3
400-1000
フレームスタイル
15202
SIK-5
710-1270
44
15211
SIL-3A
620-1000
28
ピラーベース-フレームスタイル
15212
SIL-5A
35
